KWS 1011 Türfeststeller Wandmontage, gefedert, Fanghaken
- Artikelnummer: 4350183
-
1 Stück lieferbar
-
1 Stück abholbereit in 0BORKEN
-
5 Stück verfügbar bei unseren Partnern
Aluminium silberfarbig einbrennlackiert, Rollenkloben aus Stahl, Gummipuffer schwarz
Eigenschaften
1011..
mit Befestigungsmaterial
Gummipuffer in schwarz, gefedert
Funktion

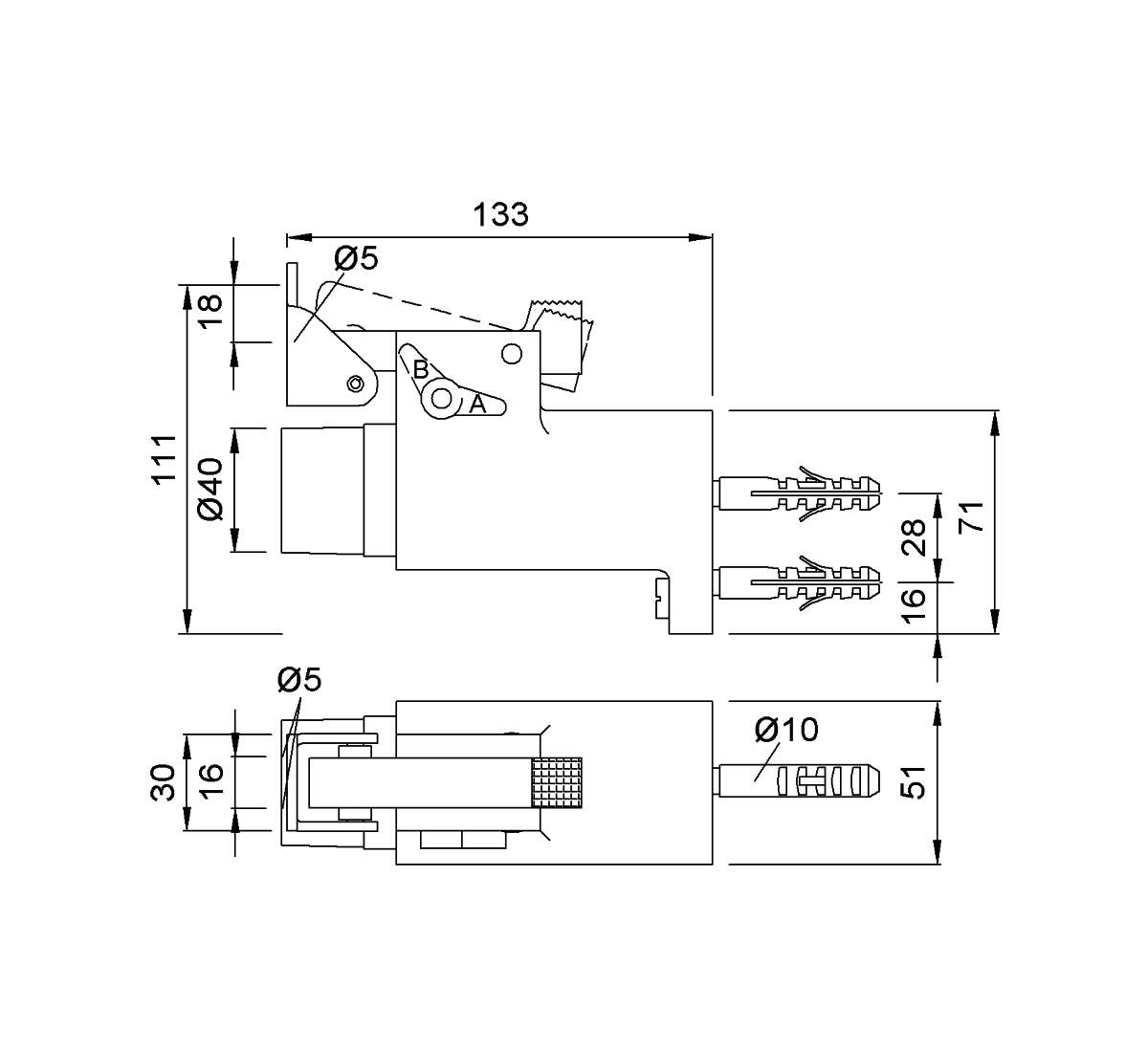

Zum Arretieren wird die Tür bis zum Einrasten des Fanghakens gegen den Feststeller geführt, Lösen erfolgt durch Betätigen des Fanghakens bei gleichzeitigem Andrücken der Tür gegen den Feststeller. Der Ausschalthebel, von Stellung A nach B (siehe Zeichnung) gebracht, bewirkt ein Aufheben der Arretierung. Der Feststeller hat so nur noch die Funktion eines gefederten Puffers.
Montage
Die Befestigungslasche wird bei größtmöglichstem Abstand zum Türband mit zwei Schrauben in Verbindung mit Dübeln an die Wand geschraubt, der Türfeststeller aufgesteckt und mit zwei Schrauben befestigt. An entsprechender Stelle der Tür den Rollenkloben anschrauben.
Verwendung
Max. Türgewicht ca. 60 kg
Bestellhinweis
Abbildung zeigt Artikel in Aluminium silberfarbig eloxiert (.31)
